Как экономит частотник
Без преобразователя насос всегда крутится на полных оборотах. Чтобы снизить расход, прикрывают задвижку: насос продолжает работать почти на полную мощность, а лишняя энергия теряется на дросселировании.

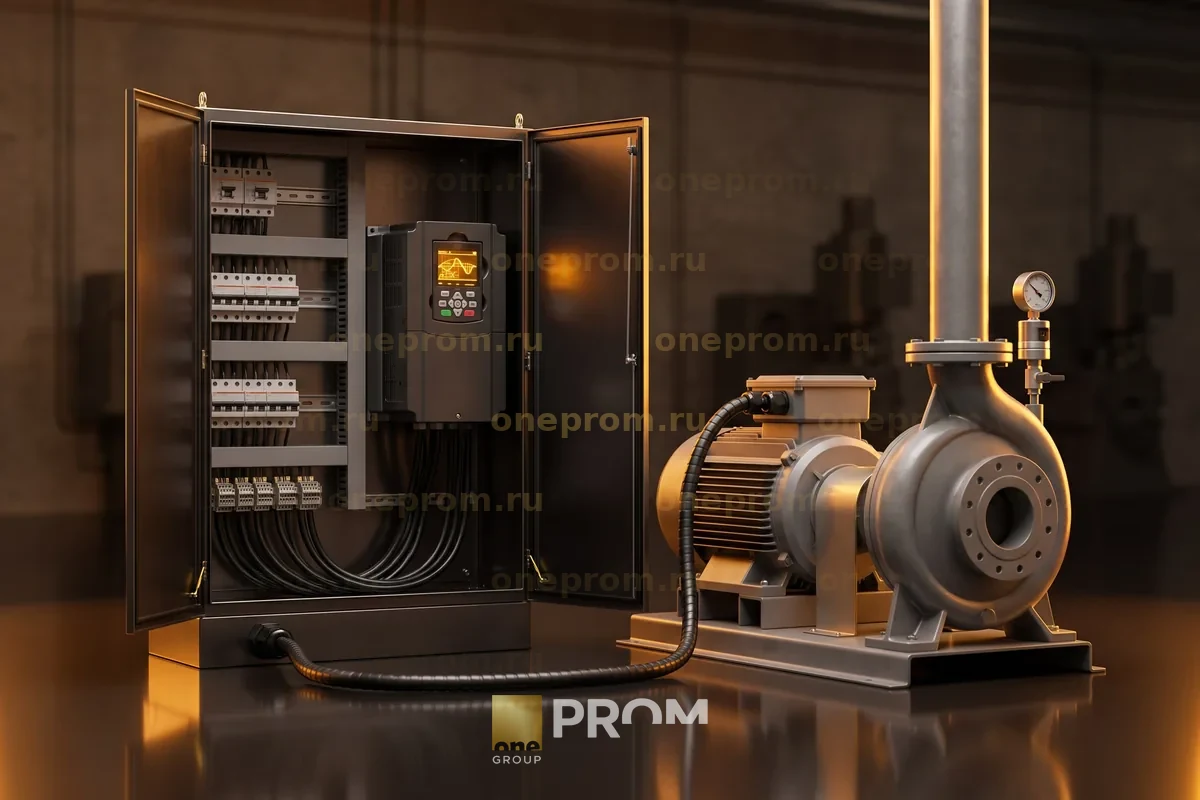

Частотный преобразователь меняет частоту питания двигателя и снижает его обороты. Насос выдаёт ровно тот расход, который нужен, и при этом потребляет намного меньше.
Законы подобия
Для центробежных насосов и вентиляторов при изменении частоты вращения n действуют законы подобия:
- Q — расход меняется пропорционально оборотам;
- H — напор меняется пропорционально квадрату оборотов;
- P — потребляемая мощность меняется пропорционально кубу оборотов.
Отсюда главный эффект: снизили обороты на 20% — мощность упала почти вдвое.
Мощность при снижении оборотов
| Обороты | Расход | Напор | Мощность |
|---|---|---|---|
| 100% | 100% | 100% | 100,0% |
| 90% | 90% | 81% | 72,9% |
| 80% | 80% | 64% | 51,2% |
| 70% | 70% | 49% | 34,3% |
| 60% | 60% | 36% | 21,6% |
| 50% | 50% | 25% | 12,5% |
Теоретические значения по законам подобия, без учёта статического напора и потерь в преобразователе.
Пример расчёта
Насос с двигателем 55 кВт работает 6000 часов в год. Расход регулируют задвижкой, и в среднем нужно около 80% номинального расхода. При дросселировании насос потребляет примерно 90% номинальной мощности.
- Без преобразователя: 55 × 0,9 × 6000 = 297 000 кВт·ч в год.
- С преобразователем: мощность при 80% оборотов — 55 × 0,8³ = 28,2 кВт; с учётом потерь в преобразователе около 3% — 29 кВт. За год: 29 × 6000 ≈ 174 000 кВт·ч.
- Экономия: около 123 000 кВт·ч в год — при тарифе 8 ₽/кВт·ч это примерно 980 000 ₽.
Тариф и режим в примере условные — подставьте свои значения в калькулятор ниже.
Калькулятор экономии
Оценка по законам подобия с учётом потерь в преобразователе около 3%. Статический напор снижает экономию — точный расчёт по вашей насосной сделает инженер OnePROM.
Подобрать частотный преобразовательКогда частотник не окупится
- Насос всегда работает на номинале. Если расход не меняется и задвижка открыта полностью, снижать обороты некуда.
- Большой статический напор. Если насос поднимает воду на высоту или работает против постоянного давления, обороты можно снизить лишь немного.
- Насос работает мало. При нескольких сотнях часов в год экономия не покроет стоимость преобразователя.
Что ещё даёт частотник
- Плавный пуск и останов — без бросков тока и гидроударов. Гидроудары — одна из причин, почему лопаются сильфоны.
- Меньший износ насоса, подшипников, уплотнений и арматуры.
- Точное поддержание давления или расхода по датчику — без ручной регулировки задвижкой.
Подберём частотный преобразователь под ваш насос и режим работы.
Каталог частотных преобразователейЧастые вопросы
Сколько реально экономит частотный преобразователь?
Почему экономия меньше, чем по закону «куба»?
Что ещё даёт частотный преобразователь, кроме экономии?
Можно ли поставить частотник на любой двигатель?
Как подобрать частотный преобразователь по мощности?
