Почему лопается сильфон: 8 причин отказа компенсатора и как их избежать

Коротко

Сильфон — тонкая гофрированная оболочка из нержавеющей стали. Он рассчитан на определённый ход, давление и число циклов, и надёжно работает только в этих пределах. Большинство отказов связаны не с качеством самого сильфона, а с тем, что его заставили работать вне расчётных условий.

Причина	Где ошибка
Ход больше расчётного	Расчёт
Нет направляющих опор	Проект, монтаж
Кручение	Монтаж
Транспортные стяжки	Монтаж, пуск
Слабые неподвижные опоры	Проект
Коррозия	Эксплуатация, подбор материала
Вибрация и гидроудары	Эксплуатация
Повреждения при монтаже	Монтаж

1. Ход больше расчётного

Компенсатор подобрали под нагрев, но не учли охлаждение трубопровода ниже температуры монтажа, или ошиблись в длине участка. Сильфон сжимается или растягивается сильнее, чем рассчитан, и гофры получают пластическую деформацию.

Как распознать: гофры неравномерные: часть сжата вплотную, часть растянута; трещины по вершинам гофр.

Как избежать: считать полный ход — удлинение при нагреве плюс укорочение при охлаждении — и подбирать компенсатор с запасом. Посчитать можно в нашем калькуляторе удлинения.

2. Нет направляющих опор или они стоят далеко

Под действием давления сильфон стремится выгнуться вбок — как пружина, которую сжимают без направляющей. Если трубу не удерживают на оси, компенсатор теряет устойчивость и изгибается дугой.

Как распознать: компенсатор заметно искривлён, гофры с одной стороны сжаты, с другой раскрыты.

Как избежать: ставить направляющие опоры по обе стороны компенсатора. По рекомендациям EJMA — первую не дальше 4 диаметров трубы, вторую — не дальше 14 диаметров.

3. Кручение при монтаже

Осевой компенсатор не рассчитан на скручивание. Если при монтаже один конец провернули относительно другого, чтобы совместить отверстия фланцев или подогнать стык, в гофрах появляются напряжения, которые не снимаются в работе.

Как распознать: гофры идут по спирали, видна «закрутка».

Как избежать: совмещать отверстия фланцев поворотом ответного фланца на трубе, а не компенсатора; не использовать компенсатор для подгонки несоосных труб.

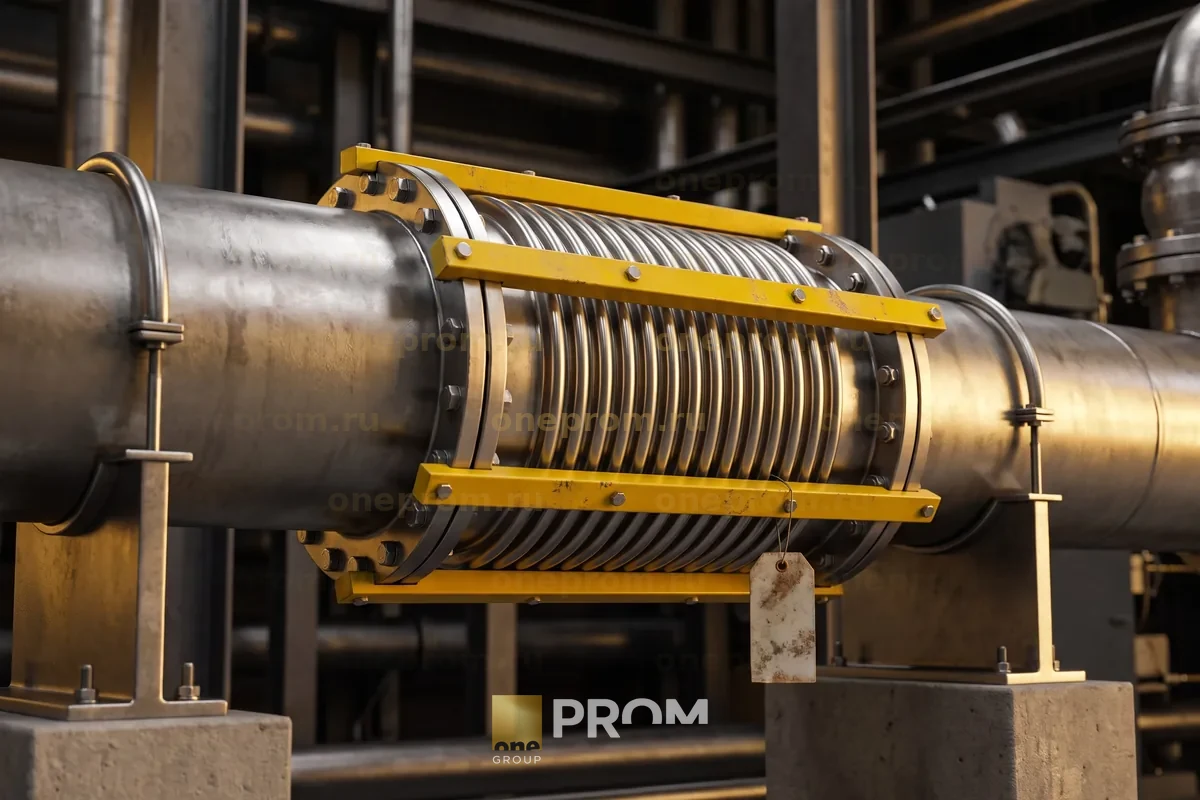

Сильфонный компенсатор с жёлтыми транспортными стяжками на трубопроводе — Транспортные стяжки держат компенсатор в заводской длине при перевозке и монтаже — перед пуском их снимают.

4. Не сняты или рано сняты транспортные стяжки

Стяжки фиксируют компенсатор в заводской длине. Если их забыли снять, компенсатор не работает, и удлинение уходит в опоры и сварные швы. Если сняли до закрепления опор — компенсатор растягивают или сжимают при монтаже.

Как распознать: стяжки на месте после пуска; или компенсатор смонтирован заметно длиннее или короче заводской длины.

Как избежать: снимать стяжки строго после закрепления всех опор и до заполнения системы; фиксировать снятие в акте монтажа.

5. Неподвижные опоры не держат нагрузку

Давление внутри сильфона создаёт распорное усилие, которое стремится раздвинуть трубы. Его воспринимают неподвижные опоры. Если опора рассчитана слабо, она смещается, и компенсатор растягивает сверх расчёта.

Как распознать: смещение или деформация неподвижной опоры, растянутый компенсатор.

Как избежать: рассчитывать неподвижные опоры на распорное усилие от давления плюс жёсткость компенсатора; при больших диаметрах и давлениях рассматривать разгруженные компенсаторы.

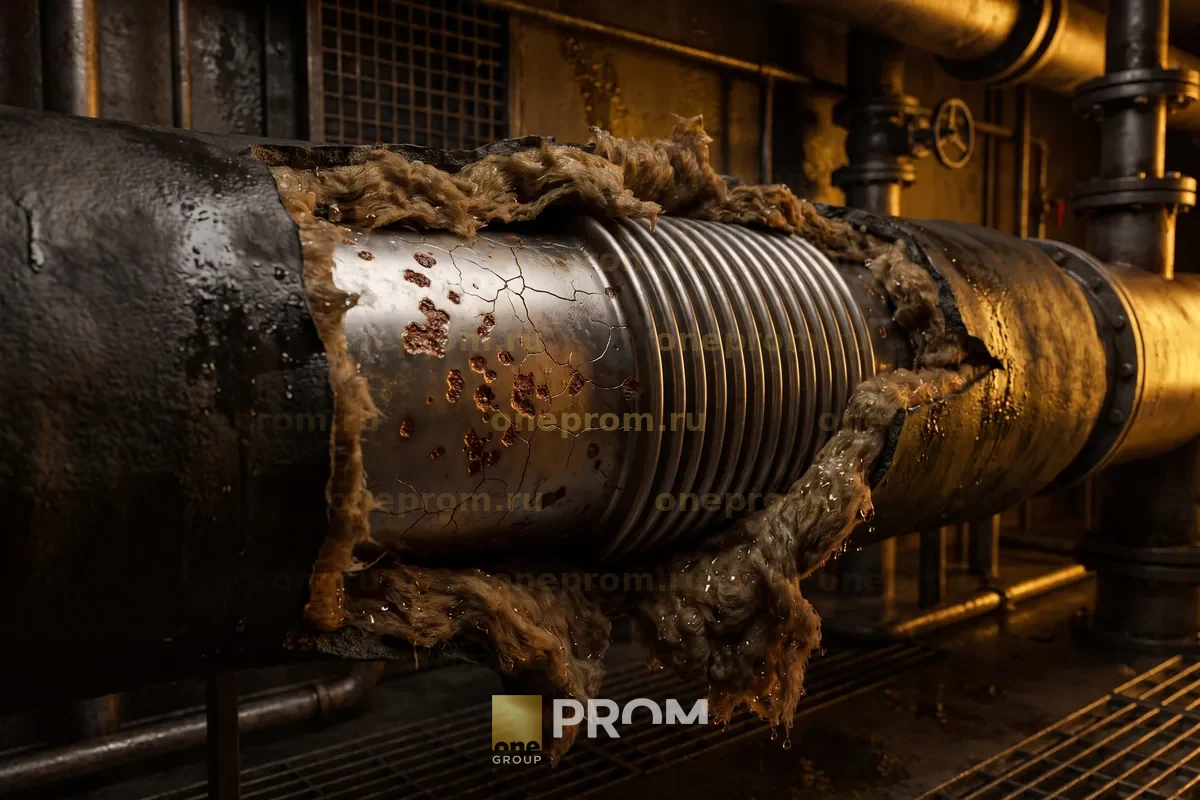

Сильфон с коррозией и трещинами под снятой теплоизоляцией — Коррозия под мокрой изоляцией — частая причина отказа, которую снаружи долго не видно.

6. Коррозия

Тонкая стенка сильфона чувствительна к коррозии. Самый частый случай — мокрая теплоизоляция: влага вымывает из неё хлориды, и они вызывают коррозионное растрескивание нержавеющей стали. Второй случай — материал сильфона не подходит для среды.

Как распознать: точечные поражения, сетка мелких трещин, подтёки под изоляцией.

Как избежать: защищать изоляцию от намокания, применять кожухи; подбирать марку стали сильфона под среду и температуру.

7. Вибрация и гидроудары

Сильфон рассчитан на определённое число циклов. Вибрация от насосов и гидроудары при резком открытии и закрытии арматуры добавляют тысячи лишних циклов и быстро исчерпывают ресурс.

Как распознать: усталостные трещины по впадинам гофр без видимой деформации.

Как избежать: плавный пуск насосов и плавное закрытие арматуры; на насосах — частотные преобразователи и антивибрационные компенсаторы.

8. Повреждения при монтаже

Брызги от сварки на гофрах, удар инструментом, сварочный ток, прошедший через сильфон, — каждое такое повреждение становится очагом трещины.

Как распознать: вмятины, прожоги, прилипшие капли металла на гофрах.

Как избежать: закрывать сильфон защитным кожухом на время сварки, подключать «массу» сварочного аппарата так, чтобы ток не шёл через компенсатор, не использовать компенсатор как опору или ступеньку.

Подберём компенсатор под ваш ход, давление и среду — с расчётом опор.

Каталог компенсаторов

Чек-лист монтажа

Проверить, что компенсатор соответствует проекту: тип, ход, давление, присоединение.
Убедиться, что неподвижные и направляющие опоры установлены по проекту.
Монтировать в заводской длине, без кручения, соосно с трубопроводом.
При сварке защитить сильфон кожухом и не пропускать через него сварочный ток.
Закрепить все опоры.
Снять транспортные стяжки и отметить это в акте.
Заполнять и прогревать систему плавно, без гидроударов.

Частые вопросы

Можно ли отремонтировать лопнувший сильфон?

Нет. Сильфон — тонкостенный элемент, рассчитанный на определённое число циклов. Заварить трещину нельзя: компенсатор заменяют целиком, а перед заменой выясняют причину отказа, иначе новый выйдет из строя так же.

Когда снимать транспортные стяжки?

После того как компенсатор вварен в трубопровод и закреплены неподвижные и направляющие опоры, — но до заполнения системы и пуска. Если не снять стяжки, компенсатор не работает; если снять раньше — его могут растянуть или скрутить при монтаже.

Сколько служит сильфонный компенсатор?

Срок службы определяется расчётным числом циклов нагрева и охлаждения, а не годами. Компенсатор, работающий в своих расчётных параметрах, служит весь срок, заявленный изготовителем; превышение хода сокращает ресурс в разы.

Почему нельзя крутить сильфон при монтаже?

Осевой сильфонный компенсатор не рассчитан на кручение. Даже небольшой поворот одного конца относительно другого создаёт в гофрах напряжения, которые быстро приводят к трещинам.

Чем опасна мокрая теплоизоляция?

Влага под изоляцией вымывает из неё хлориды. Для нержавеющей стали сильфона хлориды опасны: они вызывают коррозионное растрескивание, которое снаружи долго не видно.
