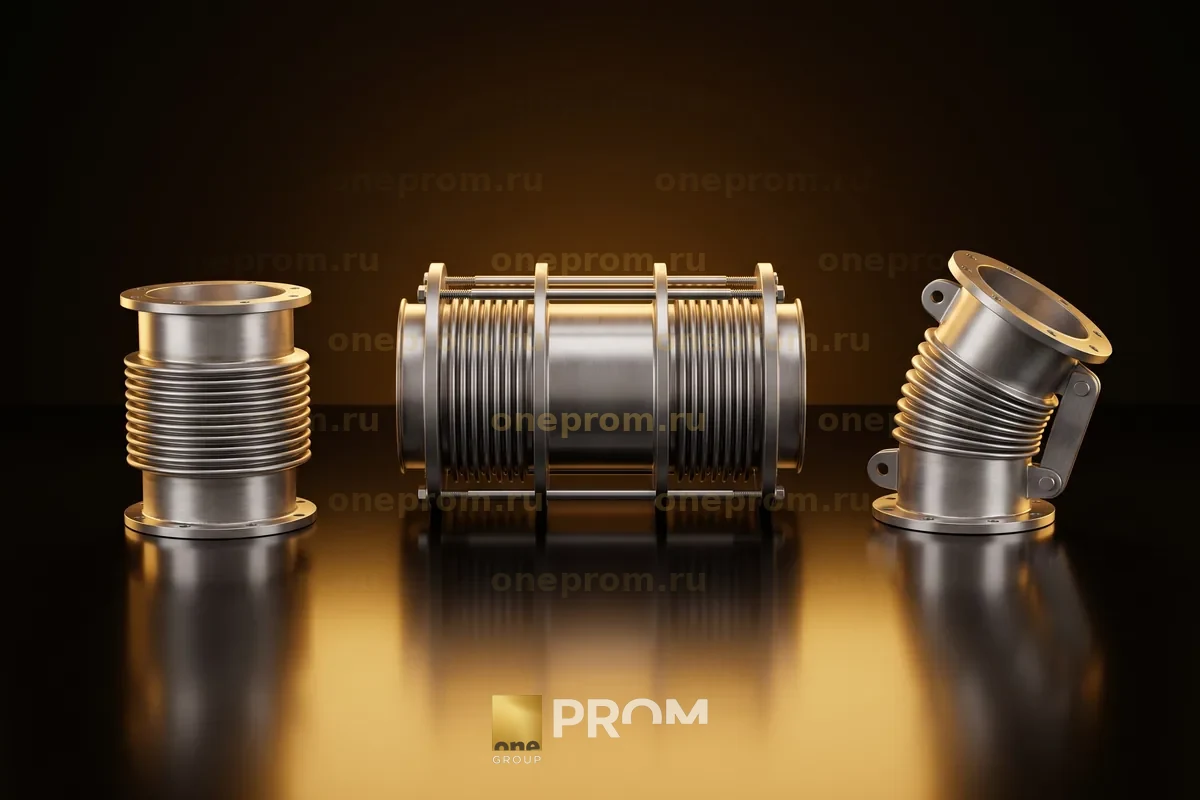

1. Kompensator turi
Turi qanday siljishni qabul qilish kerakligiga bogʻliq.
| Turi | Nimani qabul qiladi | Qayerda qoʻllaniladi |
|---|---|---|
| Oʻqli | Quvur oʻqi boʻylab siqilish va choʻzilish | Issiqlik tarmoqlari va texnologik quvurlarning toʻgʻri uchastkalari |
| Siljish | Uchlarning oʻqqa koʻndalang siljishi | Uskuna yonidagi uchastkalar, toʻsiqlarni aylanib oʻtish |
| Burchakli | Kichik burchakka burilish | Bir nechta burchakli kompensatordan iborat fazoviy sxemalar |
| Universal | Oʻqli va koʻndalang siljishning birikmasi | Turli yoʻnalishlarda siljiydigan murakkab trassalar |
Eng keng tarqalgani — oʻqli kompensator: u ikki qoʻzgʻalmas tayanch orasiga bevosita chiziqqa oʻrnatiladi.
2. Diametr va bosim
Shartli diametr DN quvur diametriga teng olinadi. Shartli bosim PN — gidrosinovni hisobga olgan holda maksimal ishchi bosimdan past boʻlmasligi kerak: kompensator tizimning sinov bosimiga bardosh berishi kerak.
Bosim qanchalik yuqori boʻlsa, qoʻzgʻalmas tayanchlarga tushadigan itaruvchi kuch shunchalik katta. Katta DN va PN da yuklamasi muvozanatlangan kompensatorlar koʻrib chiqiladi — ular bu kuchni tayanchlarga uzatmaydi.
3. Kompensatsiya qobiliyati (yurish)
Yurish — asosiy parametr. U qoʻzgʻalmas tayanchlar orasidagi har bir uchastka uchun hisoblanadi: qizdirilgandagi uzayish plyus montaj haroratidan past sovugandagi qisqarish. Buni bizning uzayish kalkulyatorimizda hisoblash mumkin.
Kompensator kompensatsiya qobiliyati hisoblangan yurishdan kam boʻlmagan, zaxira bilan tanlanadi. Yurishning oshib ketishi — ishdan chiqishning birinchi sababi.
4. Harorat va muhit
Ularga silfon materiali bogʻliq. Suv, bugʻ va koʻpchilik neytral muhitlar uchun AISI 321 (12X18N10T) kabi zanglamas poʻlatlar ishlatiladi. Xloridli va agressiv muhitlar uchun — chidamliroq markalar, masalan AISI 316L, yoki maxsus qotishmalar.
Minimal harorat ham muhim: Shimoldagi ochiq quvurlar uchun material va konstruksiya −60 °C gacha boʻlgan sovuqni hisobga olib tanlanadi.
5. Ulanish
Payvandlash uchun — ishonchliroq va arzonroq, koʻpchilik issiqlik tarmoqlariga mos keladi. Flanetsli — tez demontaj kerak boʻlganda yoki quvur flanetslarda yigʻilgan boʻlsa. Flanetslar quvurning qarshi qismi GOST i boʻyicha tanlanadi: bajarilishi, bosimi, zichlash yuzasi.
6. Qoʻshimcha elementlar
- Himoya gʻilofi — mexanik shikastlardan va silfonga izolyatsiya tushishidan;
- Ichki ekran — oqim tezligi yuqori boʻlganda, tebranish va gofrlar yeyilishini kamaytirish uchun;
- Cheklovchi tortqichlar — kompensator hisobdan ortiq choʻzilmasligi uchun.
7. Resurs
Resurs «qizish — sovush» sikllari soni bilan belgilanadi. Yiliga bitta isitish mavsumi boʻlgan issiqlik tarmoqlarida sikllar kam, tez-tez ishga tushirilib-toʻxtatiladigan texnologik quvurlar uchun esa resursni aniq koʻrsatish kerak — u silfon konstruksiyasiga taʼsir qiladi.
Tanlash uchun nima yuborish kerak
Birinchi urinishdayoq aniq tanlash uchun yuboring:
- Uchastka turi yoki sxemasi: qoʻzgʻalmas tayanchlar qayerda, qanday siljishlar bor.
- DN va ishchi bosim, gidrosinov bosimi.
- Hisoblangan yurish yoki uchastka uzunligi va haroratlar: montaj, ishchi, minimal.
- Muhit va uning maksimal harorati.
- Ulanish: payvandlash uchun yoki flanetslar, flanetslar GOST i.
- Gʻilof, ekran, tortqichlar kerakmi.
- Miqdori va yetkazib berish muddati.
Parametrlarni yuboring — kompensator tanlab, tayanchlarni hisoblaymiz.
