Сокращает потери нефтепродуктов от больших и малых дыханий резервуара. Монтируется внутрь резервуара под дыхательный клапан, в патрубок соответствующего условного прохода.
Диск-отражатель меняет направление струи воздуха, входящей в резервуар, с вертикального на горизонтальное — к стенкам. Из-за этого воздух не пробивает газовое пространство насквозь и слои перемешиваются гораздо слабее. Выдох при следующем цикле идёт за счёт верхнего слоя, менее насыщенного парами, и унос лёгких фракций падает. Эффект на больших дыханиях — порядка 25–30%.

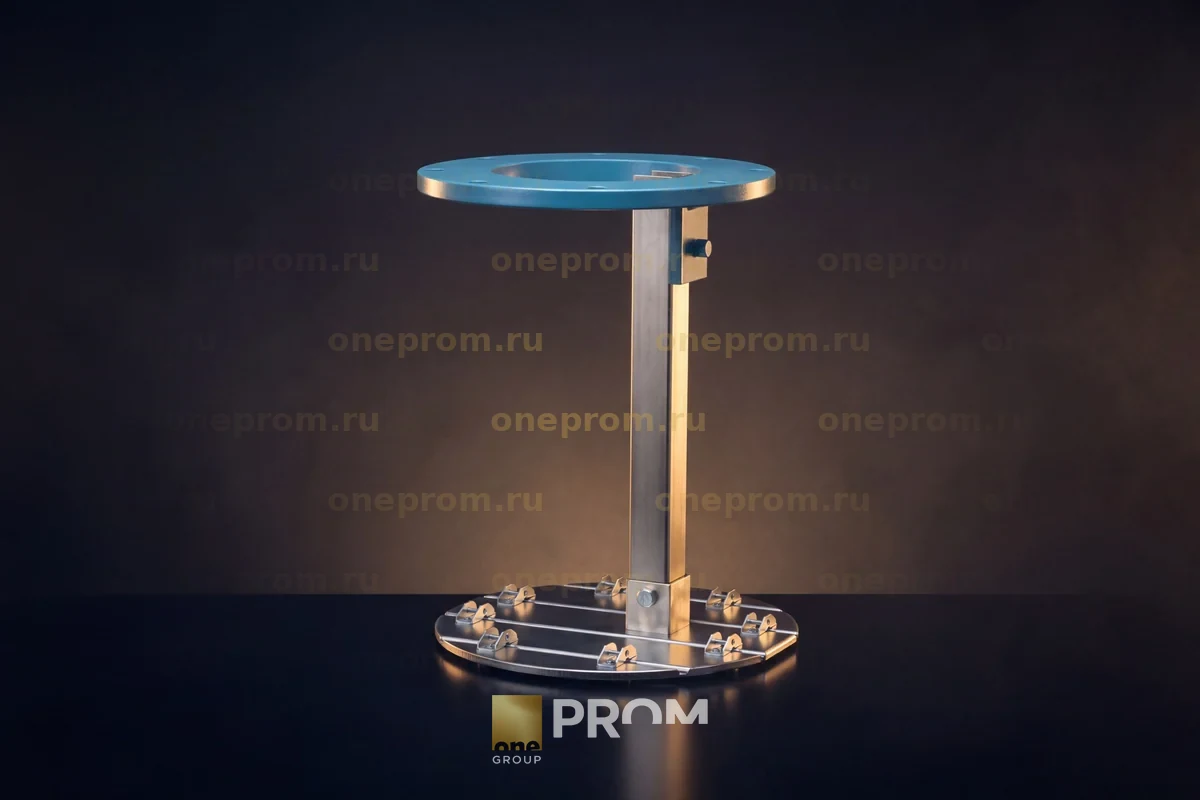

Устройство состоит из штанги подвеса, диска, упора, опоры-хомута и болта. Части диска соединены на шарнирах: при монтаже он складывается и заводится внутрь через монтажный патрубок дыхательного клапана, поэтому вскрывать крышу не требуется. Для нормальной работы диск должен стоять концентрично горизонтальному сечению патрубка.
| Тип | Отражатель дисковый, складной |
|---|---|
| Назначение | Сокращение потерь нефтепродуктов от больших и малых дыханий |
| Эффект | Снижение потерь от больших дыханий на 25–30% |
| Принцип действия | Смена направления входящей струи с вертикального на горизонтальное |
| Состав | Штанга подвеса, диск, упор, опора-хомут, болт |
| Место установки | Внутри резервуара, под дыхательным клапаном |
| Требование к монтажу | Концентрично горизонтальному сечению монтажного патрубка |
| Климатическое исполнение | УХЛ, У и Т, категории размещения 1–3 по ГОСТ 15150-69 |
| Типоразмер | DN, мм | D раскрытый, мм | H раскрытый, мм | Масса, кг |
|---|---|---|---|---|
| ОТР-100 | 100 | 300 | 680 | 2,0 |
| ОТР-150 | 150 | 350 | 680 | 3,0 |
| ОТР-200 | 200 | 400 | 680 | 3,5 |
| ОТР-250 | 250 | 560 | 760 | 4,5 |
| ОТР-350 | 350 | 630 | 860 | 5,5 |
| ОТР-500 | 500 | 870 | 1230 | 8,0 |
Типоразмер подбирается по условному проходу монтажного патрубка дыхательного клапана. Масса зависит от материального исполнения; в облегчённом варианте она ниже.
