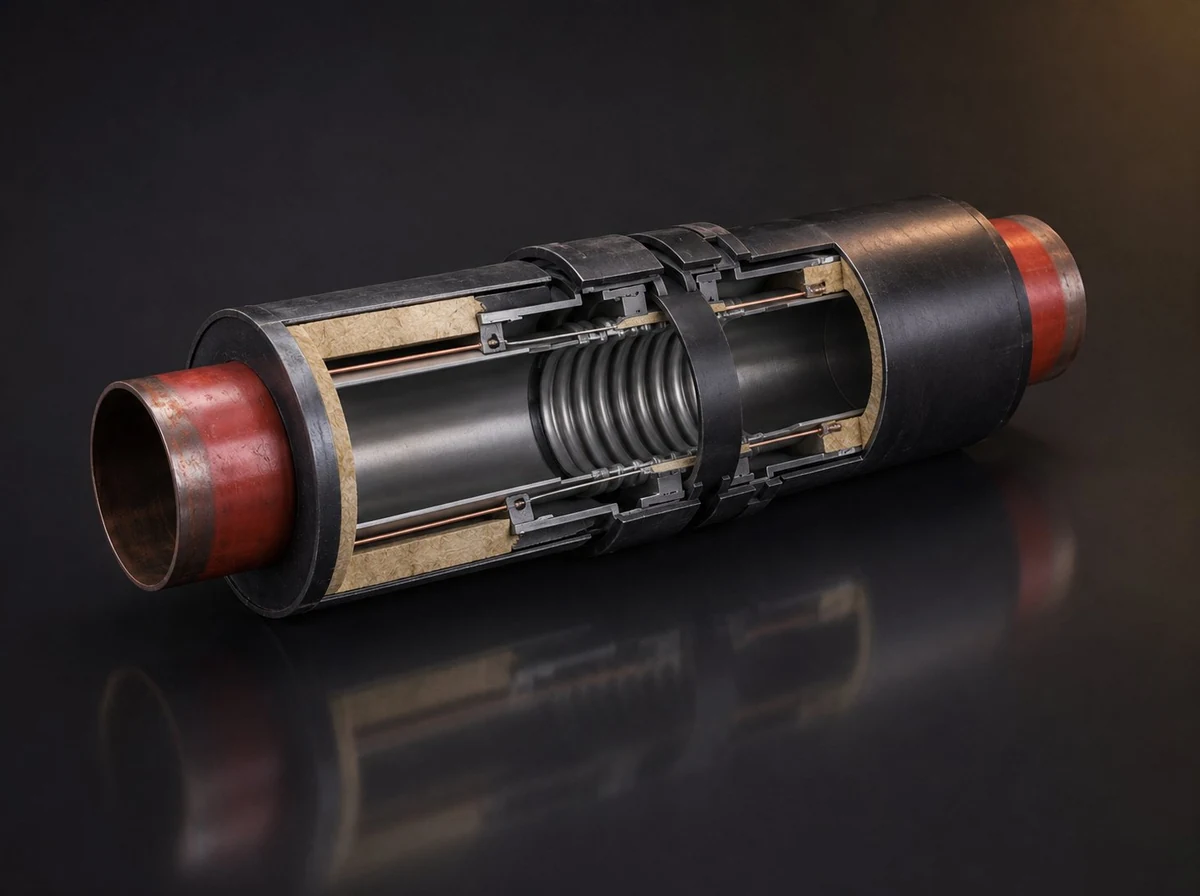

Теплогидроизолированное сильфонное компенсационное устройство. Для бесканальной подземной прокладки во влажных грунтах, при высоком уровне грунтовых вод и возможном затоплении.
| Тип | Односекционное, теплогидроизолированное, под приварку |
| Компенсируемые перемещения | осевые (линейная компенсация) |
| Условный диаметр, Ду | 50–1000 мм (под заказ до 3000 мм) |
| Рабочее давление, Ру | до 25 кгс/см²; под заказ выше |
| Температура рабочей среды | до +150 °C |
| Рабочая среда | сетевая вода, пар и др. среды тепловых сетей |
| Материал сильфона | коррозионностойкая сталь 12Х18Н10Т |
| Тепловая изоляция | ППУ по ГОСТ 30732 / минвата (по исполнению) |
| Присоединение | патрубки под приварку; СОДК — по запросу |
| Изготовление | под параметры объекта (Ду, Ру, ход) |
Точные значения компенсирующей способности и строительной длины зависят от типоразмера и определяются при подборе по опросному листу. Изоляция ППУ — по ГОСТ 30732.
Другие диаметры и исполнения изготавливаются под заказ.
СКУ.ТГИ — теплогидроизолированное сильфонное компенсационное устройство с усиленной гидрозащитой. Конструкция рассчитана на эксплуатацию во влажных грунтах, при высоком уровне грунтовых вод и в условиях затопления.
Применяется при бесканальной прокладке и в непроходных каналах подземных тепловых сетей. По запросу комплектуется СОДК. Присоединение под приварку.
OnePROM изготавливает СКУ.ТГИ под параметры участка и условия прокладки. Точные значения — по опросному листу.
Принимаем опросный лист или схему прокладки, подбираем исполнение и параметры.
Считаем компенсирующую способность и готовим коммерческое предложение.
Производим устройство под параметры объекта с контролем качества.
Отгружаем на объект, при необходимости — монтаж, шеф-монтаж и ПНР.
Теплогидроизолированное сильфонное компенсационное устройство. Для бесканальной подземной прокладки во влажных грунтах, при высоком уровне грунтовых вод и возможном затоплении. Применяется: подземные тепловые сети, влажные грунты, высокий угв, бесканальная прокладка, непроходные каналы, магистральные теплосети, жкх и теплоснабжение.
СКУ.ТГИ изготавливается под параметры объекта: условный диаметр 50–1000 мм (под заказ до 3000 мм); рабочее давление до 25 кгс/см²; под заказ выше; температура до +150 °C; рабочая среда — сетевая вода, пар и др. среды тепловых сетей.
Заполните опросный лист на сайте или запросите расчёт — подберём типоразмер под ваши параметры (Ду, Ру, рабочий ход, среда). Изготовление под заказ, поставка по РФ и СНГ.
Пришлите опросный лист или схему прокладки — подготовим расчёт и коммерческое предложение.
Запросить расчёт
