Формирует плоскую веерную струю низкократной пены и подаёт её сверху в кольцевой зазор и на стенку резервуара. Для автоматических систем пенного пожаротушения нефти и нефтепродуктов.
Камера входит в состав комбинированных автоматических систем пожаротушения нефти и нефтепродуктов. Применяется на вертикальных стальных резервуарах с понтоном и плавающей крышей, а также на железобетонных. Из водного раствора фторсинтетического пенообразователя камера формирует плоскую веерную струю низкократной пены и подаёт её сверху — в зону кольцевого зазора и на стенку внутри резервуара.

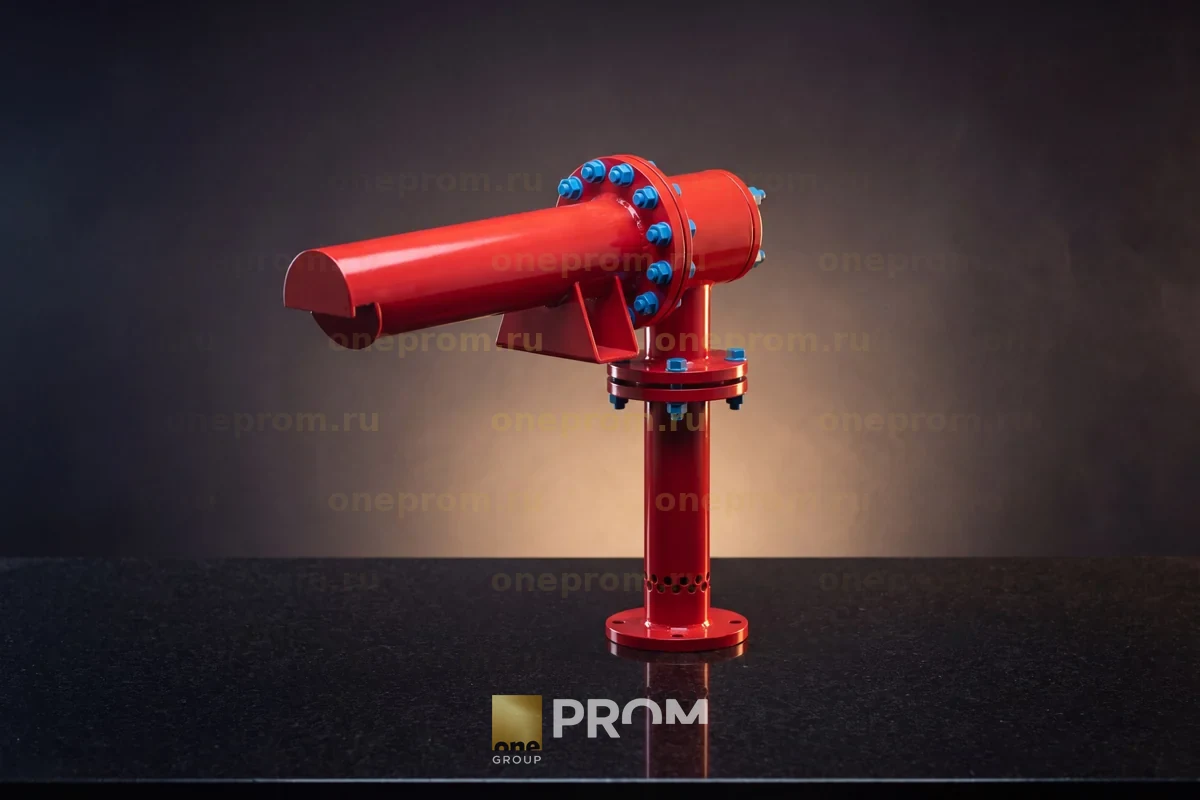

Устройство состоит из пеногенератора, соединённого с цилиндрическим корпусом со съёмным дном, и разрывной предохранительной мембраны. Дно снимается для ревизии и замены мембраны; сама мембрана пропускает пену под давлением, но не даёт продукту попасть в камеру в обычном режиме. Внутрь резервуара выходит наконечник со щелевым насадком, который и формирует веер. Цифра в обозначении — расход раствора пенообразователя в литрах в секунду.
| Тип | Камера низкократной пены |
|---|---|
| Назначение | Комбинированные автоматические системы пожаротушения нефти и нефтепродуктов |
| Применение | РВС с понтоном, РВС с плавающей крышей, железобетонные резервуары |
| Принцип действия | Плоская веерная струя низкократной пены, подача сверху в кольцевой зазор и на стенку внутри резервуара |
| Пенообразователь | 6% водные растворы фторсинтетических пенообразователей |
| Состав | Пеногенератор, цилиндрический корпус со съёмным дном, разрывная предохранительная мембрана, наконечник со щелевым насадком |
| Обозначение | Цифра в марке — расход раствора пенообразователя, л/с |
| Климатическое исполнение | У, категория размещения 1 по ГОСТ 15150-69 |
| Параметр | Значение |
|---|---|
| Рабочее давление раствора пенообразователя, МПа, не более | 0,9 |
| Расход раствора пенообразователя, л/с, не более | 10 |
| Кратность пены, не менее | 8 |
| Угол веерной подачи пены, град, не менее | 90 |
| Длина охвата периметра струёй с высоты 6,0 м, м, не менее | 15 |
| Габаритные размеры L × B × H, мм, не более | 675 × 435 × 1100 |
| Присоединительные размеры, мм | D1 160, d 18, n 4 отв. |
| Масса, кг, не более | 40 |
Ряд по расходу раствора: 5, 10, 15, 20 и 25 л/с. Возможно исполнение из коррозионностойкой стали типа 12Х18Н10Т. Параметры даны для КНП-10; для остальных типоразмеров уточняются по опросному листу.
