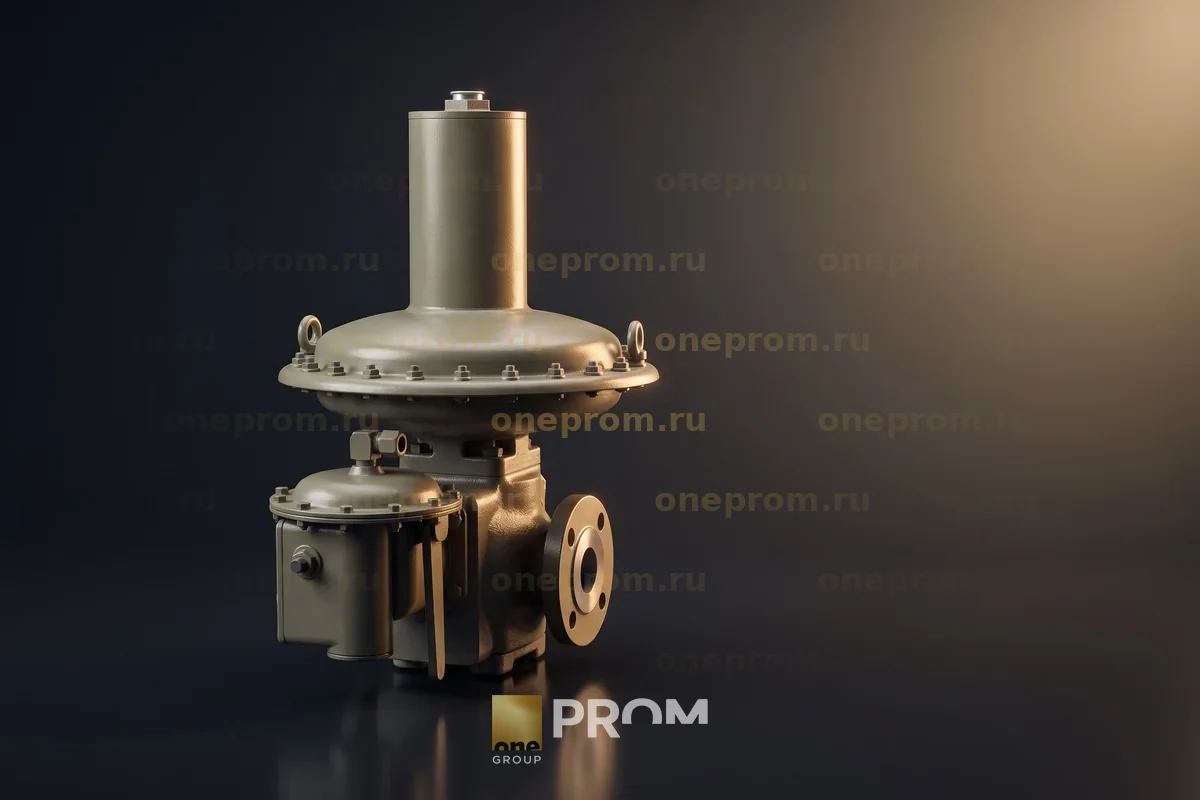

Регуляторы давления газа RB 4000

Пружинный регулятор прямого действия с внешней импульсной линией и встроенным ПЗК SSV 8500 / SSV 8600. Для газоснабжающих сетей, ГРП и промышленных предприятий. DN 25–100, выход до 2,0 бар.

Вход до 10 барВыход 10 мбар – 2,0 барDN 25 – 100Стандарт EN 334
ЗаказатьСвязаться по WhatsAppТехнический лист PDF
Регуляторы давления газа RB 4000
Характеристики

Технические параметры

ТипПружинный регулятор прямого действия с встроенным ПЗК
Максимальное входное давление10 бар
Выходное давление10 мбар – 2,0 бар (2,5 бар для DN 25)
Класс точности / давление блокировкидо AC5 / до SG10
Диапазон рабочих температур−20 … +60 °C
Температура окружающей среды−30 … +60 °C
Рабочая средаПриродный и городской газ, пропан, бутан, воздух, азот и другие неагрессивные газы
Предохранительные устройстваПЗК избыточного давления (OPSO) и пониженного (UPSO)
Импульсные линииВнешние
Размер корпусаDN 25, 40, 50, 50×80, 80, 100
ФланцыЧугун PN16, PN20; сталь PN16, PN20, PN25, ANSI 150
Корпус регулятораЧугун с шаровидным графитом EN-GJS-400-18-LT или углеродистая сталь EN 1563
МонтажГоризонтально или вертикально
ПроизводительITRON / Actaris, Германия
Особенности

Конструкция и преимущества

  • Сбалансированный клапан исключает влияние входного давления и эффект помпажа
  • Встроенный демпфер пульсаций даёт стабильное регулирование при очень малых расходах
  • ПЗК SSV 8600 или SSV 8500 — защита от избыточного (OPSO) и пониженного (UPSO) давления
  • Уставки срабатывания ПЗК регулируются независимо от уставки регулятора
  • Низкий уровень шума, опционально встроенный глушитель
  • Исполнение «монитор» для резервирования
  • Соответствие EN 334, одобрение европейских газораспределительных компаний
Размеры

Габариты и вес

DNИсполнит. механизмA, ммB, ммC, ммD, ммВес, кг
253601844407036020
252201843857022013
404802225559048039
403602225309036027
5048025456510048041
5036025454010036029
50×8048026756510048042
50×8036026754010036030
8060028971013060070
8048029865513048056
8036029862513036049
10060035273011060095
10048035267411048081
10036035265211036074

Габариты регулятора без ПЗК. Исполнение TR добавляет около 4 кг. Установка ПЗК SSV 8600 добавляет от 4 до 10 кг в зависимости от DN, SSV 8500 — от 2 до 7 кг.

Описание

Назначение и применение

RB 4000 предназначен для промышленного использования: газоснабжающих сетей, районных газораспределительных станций, промышленных предприятий, тепловых станций и любых узлов, где нужно точное регулирование давления, простая настройка и быстрая реакция на изменение входного давления или расхода.

Конструктивно это пружинный регулятор прямого действия со встроенным предохранительным запорным устройством. Управляющим импульсом служит контролируемое давление на выходе, которое подаётся под эластичную мембрану исполнительного механизма через внешнюю импульсную линию (исполнение RBE). Задатчик выходного давления — пружина, усилие которой подбирается при проектировании узла редуцирования и регулируется затяжкой гайки.

Встроенный демпфер пульсаций обеспечивает стабильное регулирование даже при очень низких скоростях потока. Предохранительный запорный клапан модели SSV 8600 или SSV 8500 защищает от избыточного давления на выходе либо работает в комбинированном режиме защиты от пониженного и избыточного давления; его уставки регулируются независимо от уставки самого регулятора.

Подбор

Как мы работаем

  1. Принимаем параметры узла редуцирования: входное и выходное давление, расход, Ду, тип газа.
  2. Подбираем типоразмер, исполнение ПЗК и пружину, считаем пропускную способность.
  3. Готовим коммерческое предложение со сроком поставки.
  4. Отгружаем с документами по РФ и СНГ, при необходимости — монтаж и пусконаладка.
