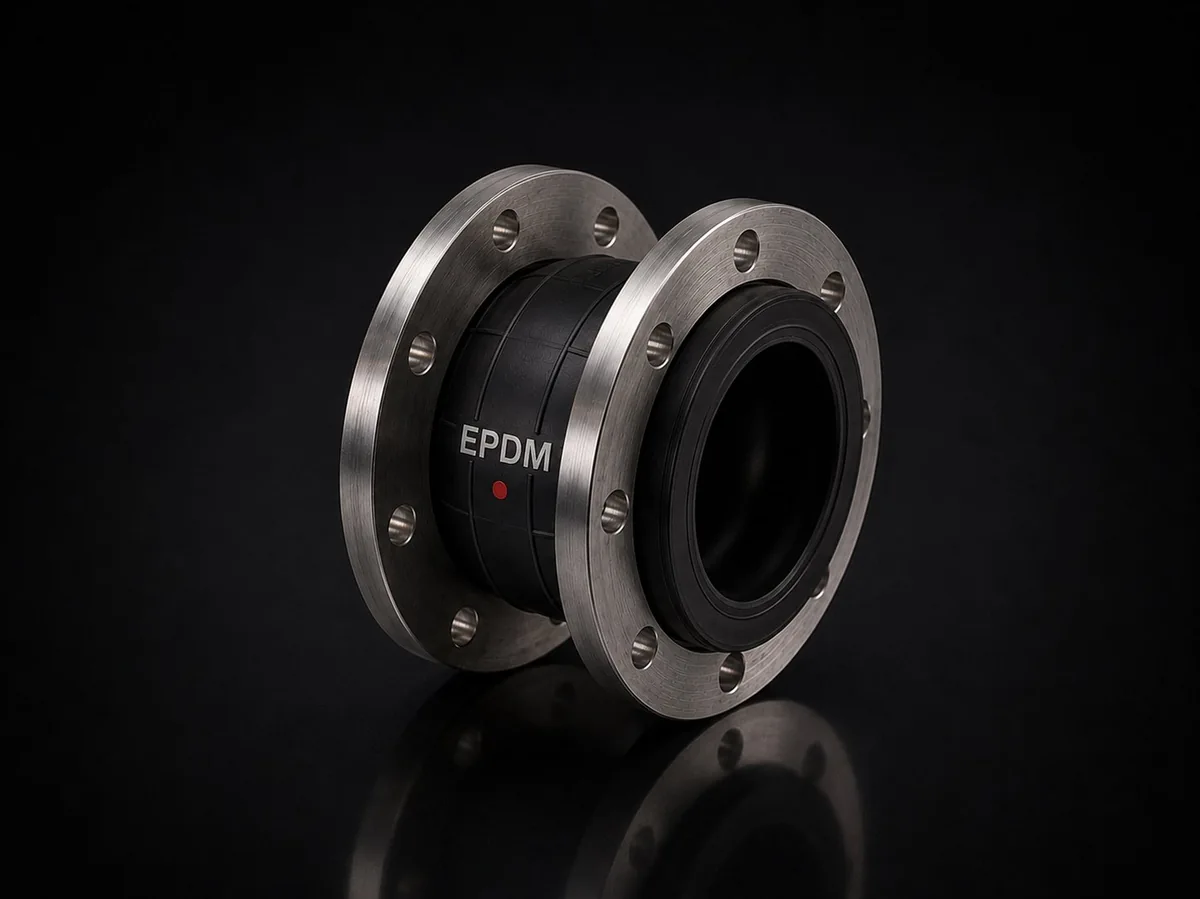

Фланцевый резиновый компенсатор (вибровставка) с обкладкой EPDM для воды и неагрессивных сред. Гасит вибрацию и шум, компенсирует осевые, сдвиговые и угловые перемещения трубопровода.
EPDM · сталь 20
| Тип | Резиновый компенсатор (вибровставка), фланцевый, одинарная сфера |
|---|---|
| Условный проход, Ду | 100 мм |
| Рабочее давление, Ру | 10 / 16 бар |
| Температура среды | −30 … +120 °C (зависит от среды) |
| Рабочая среда | вода, водные растворы, тепловые сети, неагрессивные среды |
| Не применять для | нефтепродуктов и масел (для них — компенсаторы NBR) |
| Обкладка (сильфон) | EPDM, армированный текстильным кордом |
| Фланцы | поворотные, сталь 20 (опц. 09Г2С, 12Х18Н10Т) |
| Присоединение | фланцевое |
| Фланец, D / D1 / B | 215 / 180 / 20 мм |
| Строительная длина, L | 150 мм |
| Перемещения | осевое сжатие 18 мм · растяжение 10 мм · боковое 12 мм · изгиб 15° |
| Срок службы | не менее 20 лет при штатной эксплуатации |
| Ду | D, мм | D1, мм | B, мм | L, мм |
|---|---|---|---|---|
| 40 | 145 | 110 | 16 | 95 |
| 50 | 160 | 125 | 16 | 105 |
| 65 | 180 | 145 | 18 | 115 |
| 80 | 195 | 160 | 18 | 135 |
| 100 | 215 | 180 | 20 | 150 |
| 125 | 245 | 210 | 21 | 165 |
| 150 | 280 | 240 | 21 | 180 |
| 200 | 335 | 295 | 21 | 210 |
| 250 | 405 | 355 | 23 | 230 |
| 300 | 460 | 410 | 25 | 245 |
| 400 | 580 | 525 | 34 | 265 |
D — наружный диаметр фланца, D1 — диаметр окружности отверстий, B — толщина фланца, L — строительная длина. Текущий типоразмер (Ду 100) выделен. Присоединительные размеры фланцев — по ГОСТ/DIN PN 10/16.
| Ду | Осевое сжатие, мм | Осевое растяжение, мм | Боковое смещение, мм | Угол изгиба |
|---|---|---|---|---|
| 40 | 8 | 5 | 8 | 15° |
| 50 | 8 | 6 | 8 | 15° |
| 65 | 12 | 6 | 10 | 15° |
| 80 | 12 | 10 | 10 | 15° |
| 100 | 18 | 10 | 12 | 15° |
| 125 | 18 | 10 | 12 | 15° |
| 150 | 18 | 14 | 12 | 15° |
| 200 | 25 | 14 | 22 | 15° |
| 250 | 25 | 14 | 22 | 15° |
| 300 | 25 | 16 | 22 | 15° |
| 400 | 25 | 16 | 22 | 15° |
Значения приведены для стандартного исполнения; для конкретных условий уточняются при подборе.
Резиновый компенсатор EPDM Ду 100 — фланцевая вибровставка для трубопроводов воды и неагрессивных сред. Эластичная сфера из EPDM, армированная текстильным кордом, гасит вибрацию и шум от насосов и оборудования, компенсирует осевые, сдвиговые и угловые перемещения, снижает нагрузку при гидроударе и температурных деформациях.
Для данного типоразмера: фланец наружным диаметром 215 мм, диаметр окружности отверстий 180 мм, толщина фланца 20 мм, строительная длина 150 мм. Допустимые перемещения — осевое сжатие до 18 мм, растяжение до 10 мм, боковое смещение до 12 мм, угол изгиба до 15°. Фланцы из стали 20; под заказ — 09Г2С или нержавеющая 12Х18Н10Т.
OnePROM подбирает типоразмер и материал фланца под параметры объекта и поставляет компенсатор с паспортом. Для подбора пришлите параметры или заполните опросный лист.
Принимаем параметры или опросный лист, подбираем типоразмер и материал фланца.
Считаем перемещения и распорные усилия, готовим коммерческое предложение.
Отгружаем со склада или под заказ с нужной конфигурацией фланцев.
При необходимости — монтаж, шеф-монтаж и пусконаладка на объекте.
Пришлите параметры или опросный лист — подготовим расчёт и КП.
