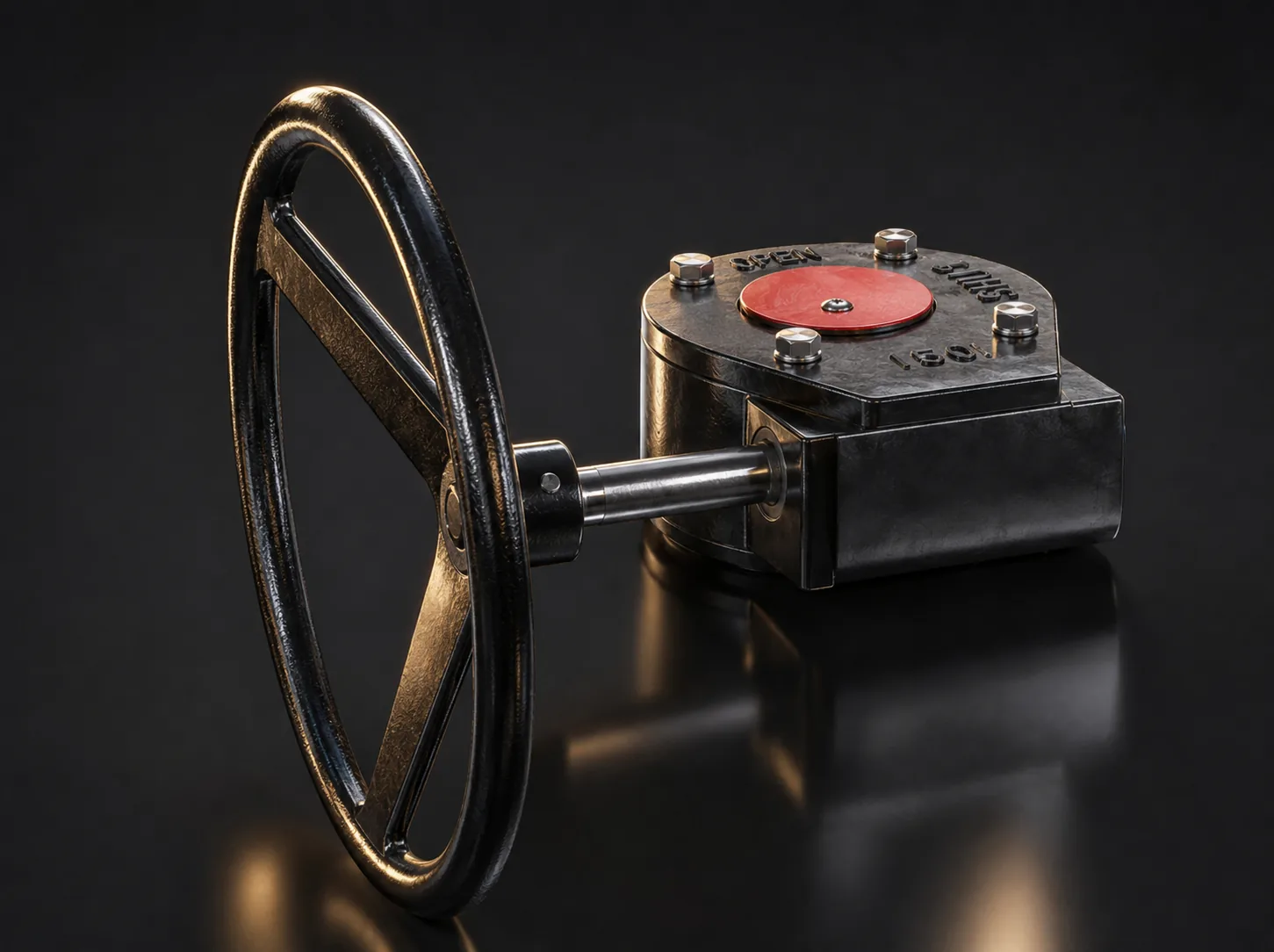

Редукторы для арматуры

Червячные и конические · ISO 5210/5211 · для ручного управления крупной задвижечной и поворотной арматурой

ЗаказатьСвязаться по WhatsApp
Редукторы для арматуры
Параметры

Основные характеристики

ТипЧервячный (многооборотный), конический (четвертьоборотный)
Присоединение к арматуреISO 5210 (многооборотные), ISO 5211 (четвертьоборотные)
Материал корпусаЧугун
Крутящий моментДо 2500 Н·м и выше — по запросу
ПрименениеЗадвижки, затворы, краны большого Ду
Установочное положениеЛюбое
Возможность автоматизацииПод установку электро- или пневмопривода
Модельный ряд

Типы и характеристики

Базовый модельный ряд в наличии и под заказ. Точные сроки и цены — по запросу с указанием момента, Ду арматуры и напряжения питания.

ИсполнениеПрисоединениеШток/квадратОсобенности
ПРК (привод ручной конический)5–30 Н·м на штурвалеISO 5211Для четвертьоборотной арматуры — затворов и кранов, снижает усилие поворота передаточным числом
Редуктор червячный многооборотныйДо 2500 Н·мISO 5210Для задвижек с резьбовым штоком большого Ду, дублирующий или основной ручной привод
Применение

Где используются

Задвижки клиновые и шиберные большого Ду
Дисковые затворы и шаровые краны
Дублирующее ручное управление при электроприводе
Тепловые сети и магистральные трубопроводы
Частые вопросы

FAQ

Зачем нужен редуктор, если арматуру можно крутить вручную напрямую?
С ростом Ду усилие на штурвале или рычаге растёт кратно — редуктор за счёт передаточного числа снижает это усилие в несколько раз, позволяя одному человеку управлять крупной задвижкой или затвором вручную.
Чем отличается присоединение ISO 5210 от ISO 5211?
ISO 5210 — стандарт присоединения для многооборотной арматуры (задвижки, клапаны с резьбовым штоком). ISO 5211 — для четвертьоборотной арматуры (затворы, шаровые краны), где привод поворачивает вал всего на 90°. Это разные посадочные фланцы, их нельзя перепутать.
Можно ли позже поставить на редуктор электропривод?
Да, большинство редукторов проектируются с учётом последующей автоматизации — на них можно установить электро- или пневмопривод соответствующего присоединения, не меняя сам редуктор.

Подберём редукторы для арматуры под вашу арматуру и задачу (момент, Ду, напряжение, исполнение) со всеми документами.

Пришлите модель арматуры или параметры — оперативно подготовим предложение с ценами и сроками.
