Электроприводы

Четверть- и многооборотные · крутящий момент от 5 до 1000+ Н·м · общепромышленное и взрывозащищённое исполнение (ExdIIBT4)

ЗаказатьСвязаться по WhatsApp

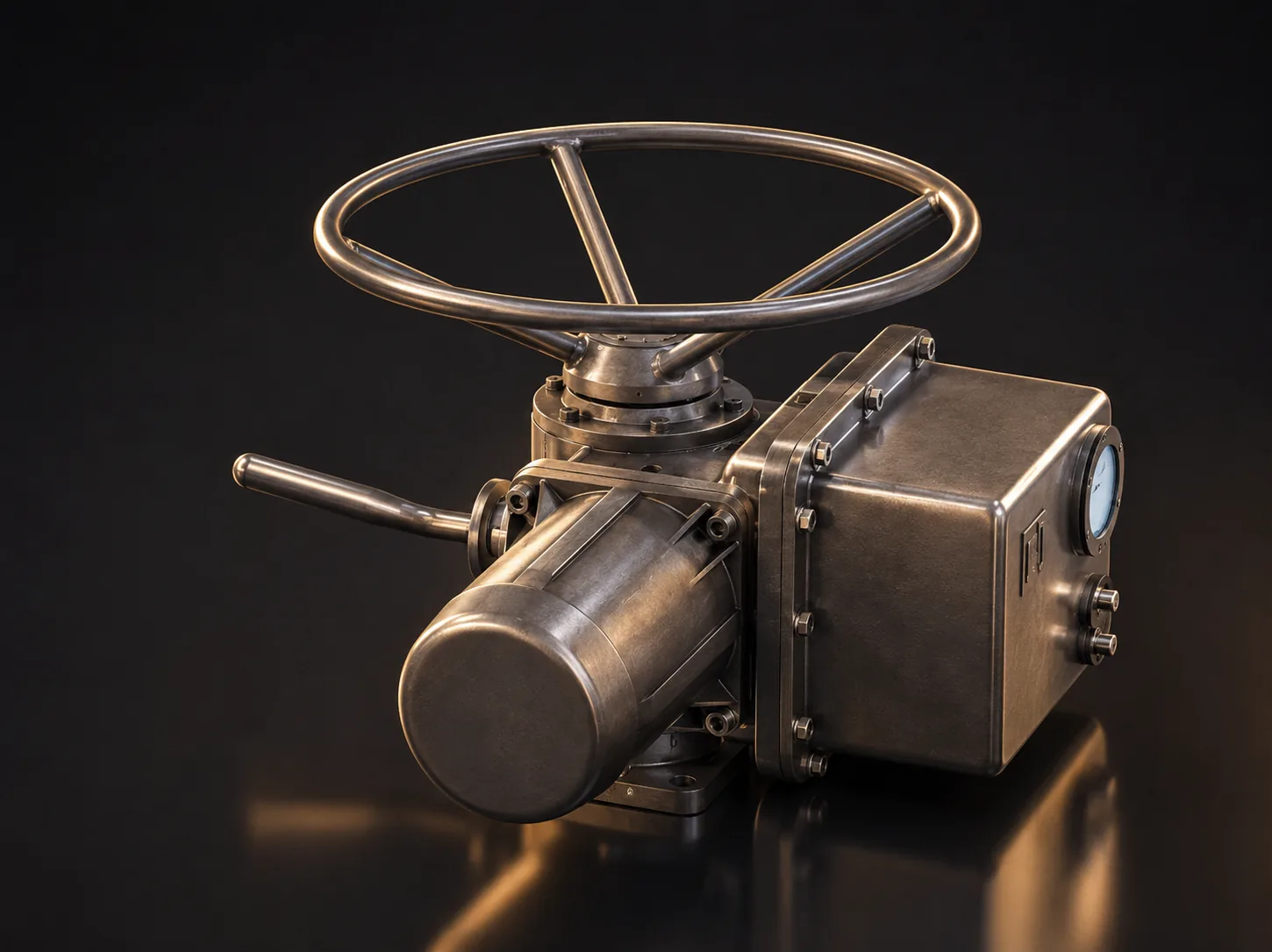

Электроприводы
Параметры

Основные характеристики

ТипЧетвертьоборотный (90°) — для затворов и кранов; многооборотный — для задвижек и клапанов
Крутящий моментОт 5 до 1000+ Н·м в зависимости от типоразмера
Напряжение питания24 В, 220 В, 380 В
Степень защитыIP65
ИсполнениеОбщепромышленное, взрывозащищённое ExdIIBT4
ПрисоединениеСТ ЦКБА 062-2009 (исп. М/Б/В), ISO 5210/5211
УправлениеМестное (кнопки на корпусе) и дистанционное
Модельный ряд

Типы и характеристики

Базовый модельный ряд в наличии и под заказ. Точные сроки и цены — по запросу с указанием момента, Ду арматуры и напряжения питания.

ТипКрутящий моментДиаметр/ДуОсобенности
Тип «М» — компактный5–25 Н·мДу 10–50 ммДля малых задвижек и кранов, компактный корпус
Тип «Б» — средний100–300 Н·мДу 25–300 ммОсновная линейка для типовой запорной арматуры
Тип «В» — тяжёлый250–1000 Н·мДу 100–800 ммДля крупной арматуры на магистральных трубопроводах
Четвертьоборотный (90°)5–30 Н·мКвадрат/фланец под затвор или кранДля дисковых затворов и шаровых кранов, время закрытия 15–150 с
Применение

Где используются

Дистанционное управление задвижками и затворами
Автоматизация тепловых пунктов и насосных станций
Взрывоопасные зоны (нефтегаз, ExdIIBT4)
Интеграция в АСУ ТП
Частые вопросы

FAQ

Чем четвертьоборотный электропривод отличается от многооборотного?
Четвертьоборотный поворачивает выходной вал всего на 90° и применяется на затворах и шаровых кранах, где запорный орган поворачивается. Многооборотный делает много оборотов вала, что нужно для задвижек и клапанов с резьбовым штоком, перемещающим затвор поступательно.
Как выбрать между типами «М», «Б» и «В»?
Выбор определяется требуемым крутящим моментом и диаметром арматуры: тип «М» — для малых задвижек Ду10–50, «Б» — для типовой арматуры Ду25–300, «В» — для крупной арматуры Ду100–800. Точный момент уточняется по паспорту конкретной задвижки или затвора.
Когда нужен электропривод во взрывозащищённом исполнении?
Если объект относится к взрывоопасной зоне (нефтепереработка, газовые объекты, некоторые склады ГСМ) — по проекту потребуется привод с маркировкой взрывозащиты, например ExdIIBT4. Класс зоны и требуемую маркировку определяет проектная документация объекта.

Подберём электроприводы под вашу арматуру и задачу (момент, Ду, напряжение, исполнение) со всеми документами.

Пришлите модель арматуры или параметры — оперативно подготовим предложение с ценами и сроками.
